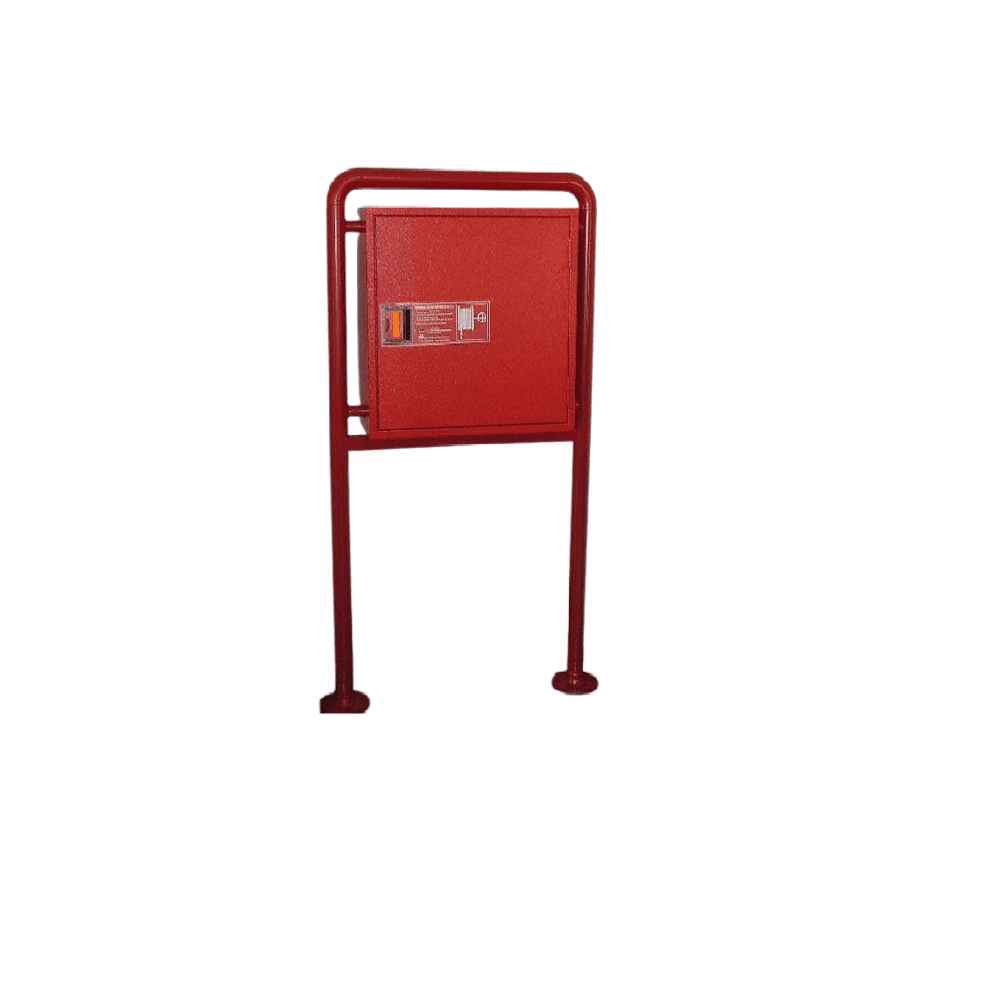

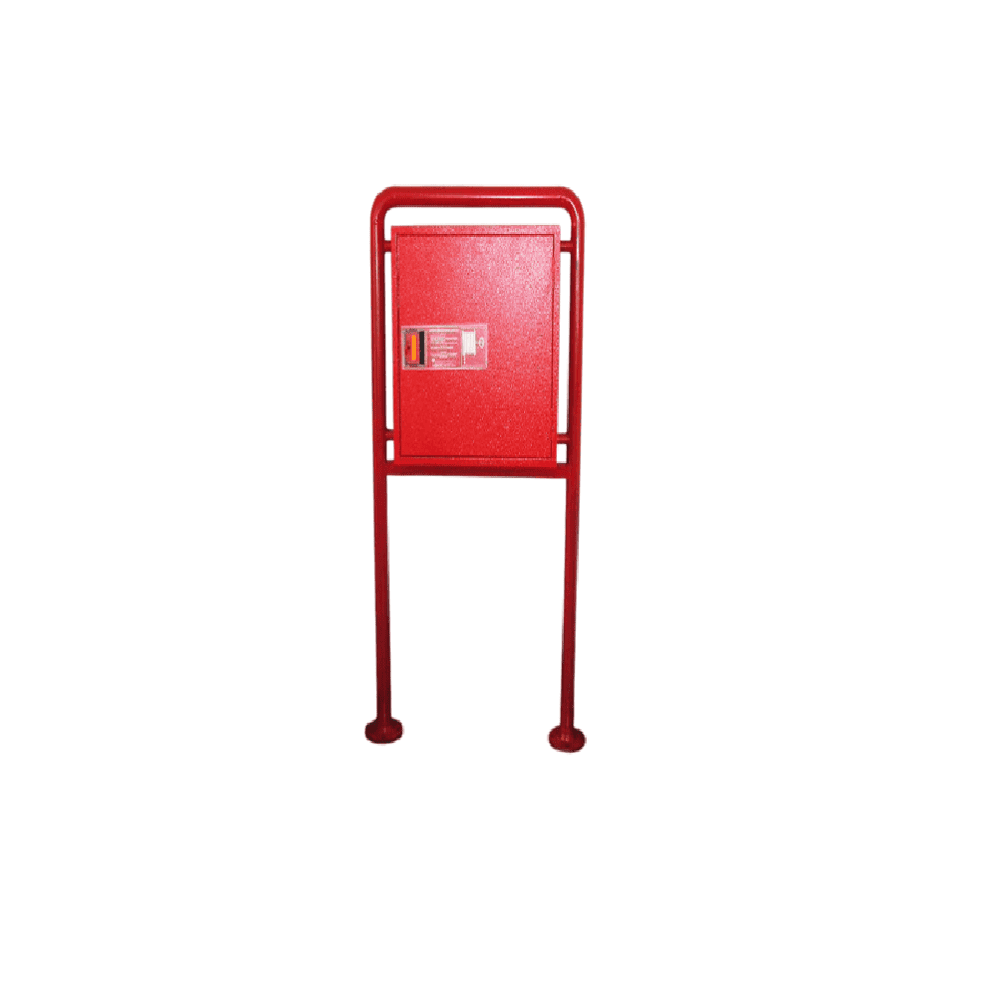

O carretel autoportante Imparte destaca-se por ser uma solução autónoma para espaços sem preparação construtiva.
A estrutura autoportante, ou seja, que suporta o peso da estrutura, que se apoia nas extremidades sem necessidade outras estruturas de apoio, garante estabilidade sem fixações a paredes ou pilares, permitindo instalação imediata sobre piso de betão ou pavimento acabado.
Neste modelo, a estrutura tradicional em “H” dá lugar a um aro tubo redondo e o resultado é uma peça sólida e visualmente leve, onde até a segurança assume forma de design.
A admissão de água é integrada discretamente num dos pilares, mantendo toda a alimentação totalmente oculta no interior da estrutura.
Instalação rápida, aspecto discreto, solução robusta e facilmente relocalizável.
- Estrutura metálica em tubo secção redonda 2” para suporte da caixa de carretel, com admissão de água por um dos pilares – opcional;
- Base (sapatas) em flange DN50–4F–PN16 para fixação da estrutura ao pavimento com furos de fixação;
- Caixa construída em chapa electrozincada de 1,25mm ou 1,5mm, com dimensões 650x650x270mm, com porta com ângulo de abertura não inferior a 180o e pintura electrostática a pó termoendurecível, 70µm, RAL 3000 “Red;
- Porta de abertura mão direita ou mão esquerda – opcional;
- Fecho Imparte fabricado em polietileno, protegido com selo em acrílico quebrável para abertura de emergência;

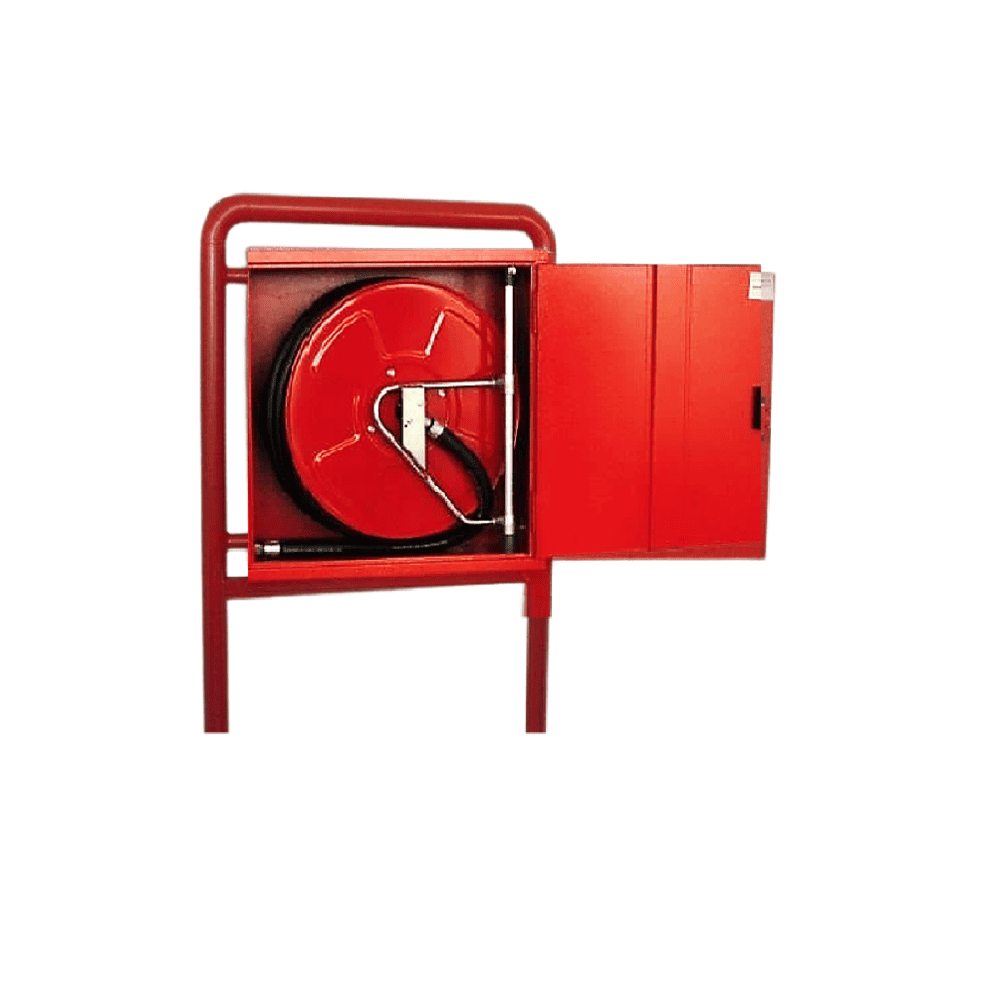

- Carretel Imparte constituído por dois discos de aço laminados a frio com ∅530mm acoplados a tambor de ∅200mm, pintura electrostática a pó termoendurecível, 70µm, RAL 3000 “Red”;
- União rotativa em latão com alimentação axial a partir da rede;
- Válvula macho esférico de 1” em latão;
- Mangueira de incêndio semi-rígida com ∅25mm, anti-estática, anti-abrasiva, pressão máxima de serviço de 1,2MPa. com certificação Certif em conformidade com a norma EN 694:2001; cor preta; com ponteira fêmea de 1” em cada extremidade;
- Agulheta Imparte 25mm, ABS, com 3 posições leque/jacto/fecho, orifício equivalente ∅10mm; conjunto de carretel e agulheta coeficiente K42, com rosca macho de 1”.
- Marcação CE de acordo com a NP671-1:2013;
- Certificado de Conformidade Certif CE nº 1328-CPR-0009.
- Mangueira ∅25mm (30m) e pressão de serviço 12 bar, certificação em conformidade com a norma UNE-EN 694:2001, cor branca;
- Agulheta de 1” em latão ou latão cromado;
- Micro-interruptor para sinalização de abertura indevida de porta;
- Válvula de macho esférico com manómetro;
- Caixa em aço inoxidável 304 ou 316;
- Sistema de carretel automático;
- Pintura em outra cor do catálogo RAL, desde que aprovado em projecto/fiscalização;
- Fecho armário de modelos diferentes sob consulta;
- Sinalização fotoluminiscente de acordo com 92/58/EEC;
- Opcional: alimentação pelo pilar.
- N.Ref.CR025 T__ perfil redondo, com mangueira 20mt;
- N.Ref.CR027 T_a_ perfil redondo, com mangueira 25mt;
- N.Ref.CR027 T_b_ perfil redondo, com mangueira 30mt.
